關于位移傳感器接線問題，我們有話說
作者來源:admin 發表時間：2022-10-25
導讀：位移傳感器在安裝前，用戶不要擅自拆卸、改裝(包括撕去商標、在軸與殼體上進行加工、松動螵釘、轉動固緊環位置等)。位移傳感器在安裝過程中，應輕拿輕放，以免碰壞引出端。

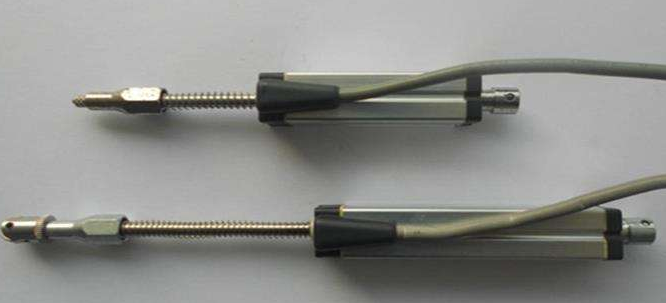

位移傳感器又稱為線性傳感器，是一種屬于金屬感應的線性器件，傳感器的作用是把各種被測物理量轉換為電量。在生產過程中，位移的測量一般分為測量實物尺寸和機械位移兩種。
在安裝前，用戶不要擅自拆卸、改裝(包括撕去商標、在軸與殼體上進行加工、松動螵釘、轉動固緊環位置等)。在安裝過程中，應輕拿輕放，以免碰壞引出端。
1、以安裝凸臺定位，用螺釘、螺母或壓板固緊在金屬板上。在安裝傳感器時，嚴禁對軸、殼體進行車、鉆等加工，避免軸或殼體受到外界的沖擊力和壓力，軸的軸向和徑向不允許受到?jīng)_擊力和壓力(靜壓力應小于300n)。嚴禁松動傳感器上的螺釘，轉動固緊環位置。
2、出軸與其它機件聯接時應注意軸心線要保持在一直線上(包括工作狀態)，如軸心線有偏差存在，建議使用萬向接頭或波紋管等轉接件，以免傳感器出軸彎曲變形，損壞其他器件，從而影響使用。
3、應防止水滴、蒸氣、溶劑和腐蝕性氣體對位移傳感器的侵襲，防止金屬屑或其他粉末進入傳感器。
4、外部接線應焊接在引出端的腰槽處，盡量不要焊在引出端的頂部。焊接時應使用不大于45w電鉻鐵，焊接時間應小于5秒。在焊接及未冷卻透時不應拉動導線，以免電刷絲或整個引出端被拉出，甚至脫落。
位移傳感器不能接錯電子尺的三條線，1#、3#線是電源線，2#是輸出線除1#、3#線電源線可以調換外，2#線只能是輸出線。上述線一旦接錯，將出現線性誤差大，控制精度差，容易顯示跳動等現象。如果出現控制非常困難，就應該懷疑是接錯線。安裝對中性要好，角度容許±12°誤差，平行度偏差容許±0.5mm，是指某一誤差，如果角度誤差和平行度誤差都偏大，就會導致顯示數字跳動。在這種情況下，一般可以用萬用表的電壓檔測出電壓的波動。一定要作角度和平行度的調整。
請?zhí)貏e注意:在現場將電子尺的鋁合金支架更換成不銹鋼支架后，同時應將拉桿牽引安裝位升高2mm。否則，接地問題解決了，又形成了不對中的問題，必須同時解決。供電電源要有足夠的容量，如果電源容量太小，容易發生如下情況:合模運動會導致傳感器顯示跳動，或熔膠運動會導致合模接觸式位移傳感器的顯示波動。特別是電磁閥驅動電源于供電電源在一起時容易出現上述情況，嚴重時可以用萬用表的電壓檔測量到電壓的波動。如果在排除了靜電干擾、高頻干擾、對中性不好的情況下仍不能解決問題，也可以懷疑是電源的功率偏小。
