對差壓變送器不太了解？這里的知識點可以看看
作者來源:admin 發表時間：2022-10-25
導讀：差壓變送器是用于采集熱工信號的一種重要的測量元件，它采用了當今不少高新技術．如傳感技術，微電子數字處理技術等，與常現變送器相比，具有精度高、穩定性好、可靠性高、測

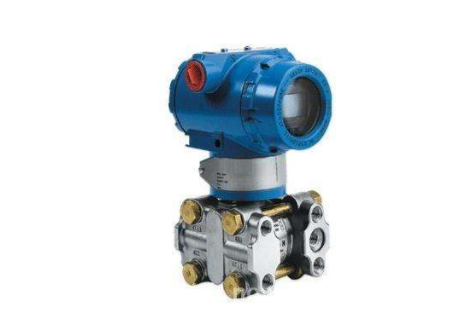

差壓變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉變成4～20mADC信號輸出?？膳cHART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統?，F(xiàn)場可調式智能差壓變送器是本公司根據現場要求研制開發的新產品，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。
它是用于采集熱工信號的一種重要的測量元件，它采用了當今不少高新技術．如傳感技術，微電子數字處理技術等，與?，F(xiàn)變送器相比，具有精度高、穩定性好、可靠性高、測量范圍寬、量程比大等特定。主要用于液位、流量、壓力等信號的采集、轉換。
在工業自動化生產裝置中，應用范圍越來越廣泛，生產中遇到的問題若不能迅速解決，就在一定程度上影響生產的正常進行，利用液體自身重力產生的壓力差來測量容器內液體的液位，其高壓側測量管由于蒸汽凝結，處于充滿水狀態，保持壓力恒定，而低壓側測量管與容器組成聯通器，其壓力隨容器內液位的變化成線性變化。基于微處理器的現場智能儀表是順應現場總線而產生的，同樣，現場智能儀表的應用也為現場總線的開發與應用提供了良好的基礎并提出新的問題，供專家研究。
基本原理是將一個空間用敏感元件（多用膜盒）分割成兩個腔室，分別向兩個腔室引入壓力時，傳感器在兩方壓力共同作用下產生位移（或位移的趨勢），這個位移量和兩個腔室壓力差（差壓）成正比，將這種位移轉換成可以反映差壓大小的標準信號輸出。
校驗方法：
1、安裝時候經常出現松動，變送器與三閥組鏈接，螺栓應對角縮緊，一般不能一次鎖死，三閥組安裝時候應該加密封線圈。
2、正確的掛接手操器，按照要求設置變送器內容，零位調整。
3、校驗儀設置功能項，校驗儀首先清零，壓力管路連接好，同時注意正負極連接，接入標準電阻。檢查回路電流。
4、精度校驗：將微調閥放到中間位置，關閉截止閥及回檢閥，電動壓力檢驗臺輸出壓力設置，基本誤差調校(上行5點，下行5點)，及時記錄數據。
5、設備復位整理：停用三閥組，停電、拆除回路連線及相關設備，壓力控制臺啟動關閉，打開截止閥及回檢閥。
6、正確進行誤差及回差的計算，正確給出校驗結論。
特性
卓越的性能和穩定性
采用單晶硅諧振式傳感器技術。單晶硅對于壓力或溫度的變化不存在滯后現象，是非常理想的材料。單晶硅諧振式傳感器將過壓、溫度變化和靜壓影響降為最低，從而提供無與倫比的長期穩定性。
-小型輕量設計
由于采用ASIC放大器設計使包裝變小，以及膜盒構造和法蘭的小型化，這款機型的重量降到了原有機型的一半。ASIC設計不僅減少了零件數量，而且提高了放大器的可靠性。
-現場總線通信能力
現場總線是雙向數字通信系統，是配置儀表控制系統的革新技術，同時也是前景很好的更新?lián)Q代產品，用于替換現在現場儀表中廣泛使用的標準4~20mA模擬通信。
差壓變送器部分故障分析解決辦法：
1.調查法：
回顧故障發生前的打火、冒煙、異味、供電變化、雷擊、潮濕、誤操作、誤維修。
2.直觀法：
觀察回路的外部損傷、導壓管的泄漏，回路的過熱，供電開關狀態等。
3.檢測法：
1)斷路檢測：將懷疑有故障的部分與其它部分分開來，查看故障是否消失，如果消失，則確定故障所在，否則可進下步查找，如：智能差壓變送器不能正常Hart遠程通訊，可將電源從表體上斷開，用現場另加電源的方法為變送器通電進行通訊，以查看是否電纜是否疊加約2kHz的電磁信號而干擾通訊。
2)短路檢測：在保證安全的情況下，將相關部分回路直接短接，如：差變送器輸出值偏小，可將導壓管斷開，從一次取壓閥外直接將差壓信號直接引到雙側，觀察變送器輸出，以判斷導壓管路的堵、漏的連通性。
3)替換檢測：將懷疑有故障的部分更換，判斷故障部位。如：懷疑變送器電路板發生故障，可臨時更換一塊，以確定原因。
4)分部檢測：將測量回路分割成幾個部分，如：供電電源、信號輸出、信號變送、信號檢測，按分部分檢查，由簡至繁，由表及里，縮小范圍，找出故障位置。
差壓變送器使用注意事項：
1、切勿用高于36V電壓加到變送器上，導致變送器損壞；
2、切勿用硬物碰觸膜片，導致隔離膜片損壞；
3、被測介質不允許結冰，否則將損傷傳感器元件隔離膜片，導致變送器損壞，必要時需對變送器進行溫度保護，以防結冰；
4、在測量蒸汽或其他高溫介質時，其溫度不應超過變送器使用時的極限溫度，高于變送器使用的極限溫度必須使用散熱裝置；
5、測量蒸汽或其他高溫介質時，應使用散熱管，使變送器和管道連在一起，并使用管道上的壓力傳至變壓器。當被測介質為水蒸氣時，散熱管中要注入適量的水，以防過熱蒸汽直接與變送器接觸，損壞傳感器；
6、在壓力傳輸過程中，應注意以下幾點，
a、變送器與散熱管連接處，切勿漏氣；
b、開始使用前，如果閥門是關閉的，則使用時，應該非常小心、緩慢地打開閥門，以免被測介質直接沖擊傳感器膜片，從而損壞傳感器膜片；
c、管路中必須保持暢通，管道中的沉積物會彈出，并損壞傳感器膜片；
