扭矩傳感器在日常使用中必須要了解以下幾點

分享到：

作者來源:admin 發表時間：2022-10-25

導讀：扭矩傳感器分為動態和靜態兩大類，其中動態扭矩傳感器又可叫做轉矩傳感器、轉矩轉速傳感器、非接觸扭矩傳感器、旋轉扭矩傳感器等。

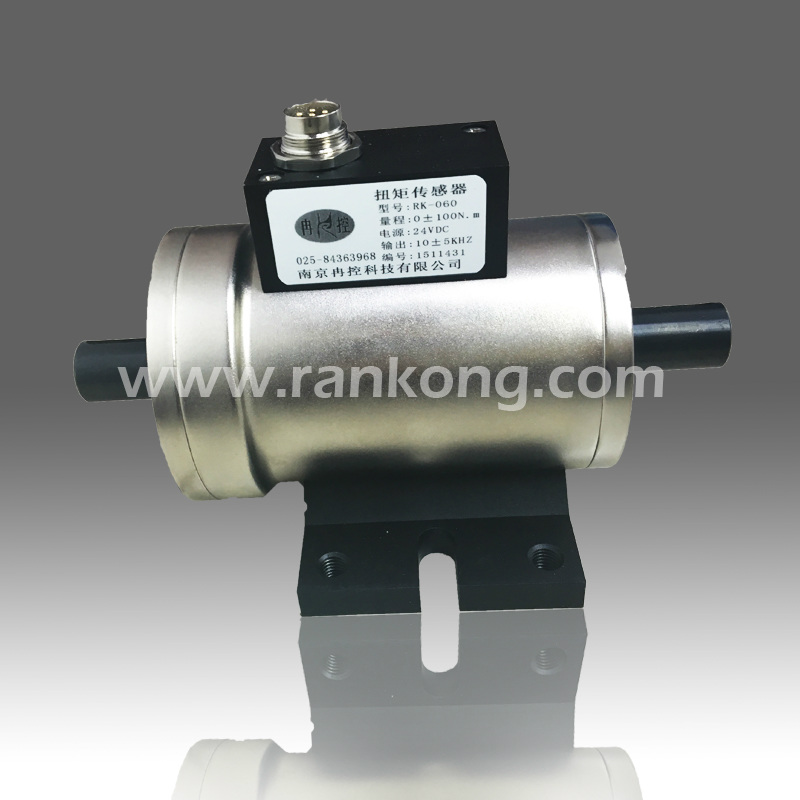

　　扭矩傳感器分為動態和靜態兩大類，其中動態扭矩傳感器又可叫做轉矩傳感器、轉矩轉速傳感器、非接觸扭矩傳感器、旋轉扭矩傳感器等。扭矩傳感器是對各種旋轉或非旋轉機械部件上對扭轉力矩感知的檢測。扭矩傳感器將扭力的物理變化轉換成精確的電信號。扭矩傳感器可以應用在制造粘度計，電動扭力扳手，它具有精度高，頻響快，可靠性好，壽命長等優點。

　　扭矩傳感器的測量原理：

　　將專用的測扭應變片用應變膠粘貼在被測彈性軸上并組成應變橋,向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。本系統的能源輸入及信號輸出是由兩組帶間隙的特殊環型變壓器承擔的,因此實現了無接觸的能源及信號傳遞功能。

　　扭矩傳感器結構：

　　在一段特制的彈性軸上粘貼上專用的測扭應片并組成變橋，即為基礎扭矩傳感器；在軸上固定著：(1)能源環形變壓器的次級線圈，(2)信號環形變壓器初級線圈，(3)軸上印刷電路板，電路板上包含整流穩定電源、儀表放大電路、V/F變換電路及信號輸出電路。

　　扭矩傳感器安裝步驟：

　　1、根據軸的連接形式和扭矩傳感器的長度，確定原動機和負載之間的距離，調節原動機和負載的軸線相對于基準面的距離，使它們的軸線的同軸度小于Φ0.03mm，固定原動機和負載在基準面上。

　　2、將聯軸器分別裝入各自軸上。

　　3、調節扭矩傳感器與基準面的距離，使它的軸線與原動機和負載的軸線的同軸度小于Φ0.03mm，固定扭矩傳感器在基準面上。

　　4、緊固聯軸器，安裝完成。

　　扭矩傳感器安裝要求：

　　1、動力設備、傳感器、負載設備應安裝在穩固的基礎上，以避免過大的震動，否則可能發生數據不穩，降低測量精度，甚至損壞傳感器。

　　2、采用彈性柱銷聯軸器或剛性聯軸器連接。在震動較大或同軸度大于0.05mm情況下，建議選用柔性聯軸器，并在傳感器左右兩端加裝軸承支架。

　　3、分別調整動力設備、負載、傳感器的中心高和同軸度，要求小于0.05mm，然后固定。
